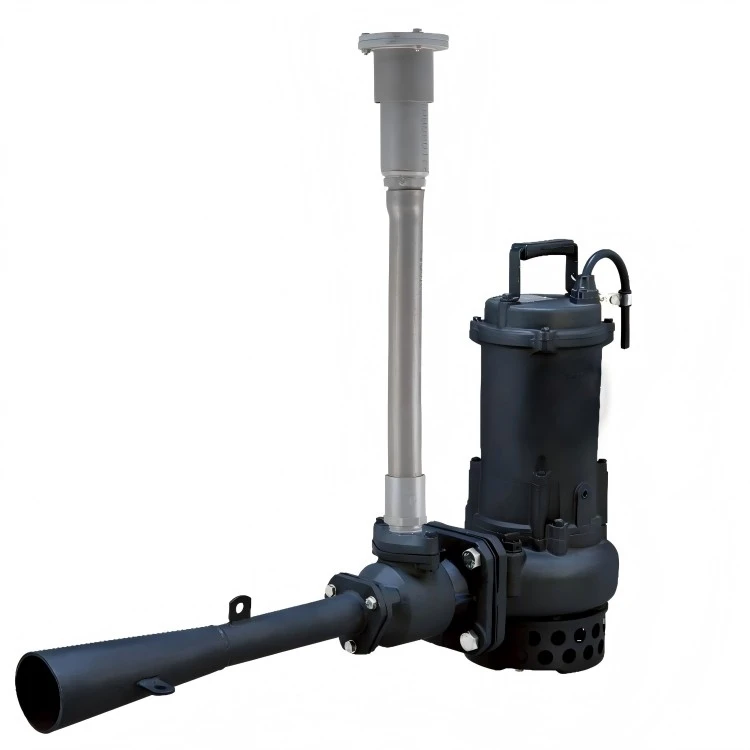

Занурювальний струменевий аератор

Занурювальний струменевий аератор відіграє подвійну роль в очищенні стічних вод, головним чином забезпечуючи оксигенацію та змішування. Він досягає високих показників поглинання окислення, водночас пропонуючи перевагу не-засмічення робочих коліс. Занурювальний струменевий аератор в основному використовується на стадії аеробного очищення стічних вод, зокрема для промислових стічних вод і стічних вод з високою -концентрацією органічних стічних вод.

Порівняно з іншими методами аерації, такими як мікропориста аерація та поверхневі аератори, струменева аерація практично не забивається-, майже не потребує обслуговування протягом тривалого терміну служби та не потребує окремого вентилятора.

Занурювальний струменевий аератор використовує потік води під високим{0}}тиском (зазвичай подається водяним насосом) для розпилення на високій швидкості через сопла, створюючи зону негативного тиску перед соплами. Це втягує повітря та розбиває його на мікробульбашки, досягаючи змішування повітря-води та перенесення кисню. Його основою є процес «водо-індукованого повітря», що усуває потребу в окремому повітродувці (-самовсмоктувальна конструкція).

Високо{0}}ефективна оксигенація та енергозбереження:Повітря втягується шляхом створення негативного тиску на форсунках під час високо-швидкісного потоку води. Потім повітряний потік розбивається на крихітні бульбашки в камері змішування та дифузорі, значно збільшуючи площу контакту газ-рідина та значно покращуючи ефективність передачі кисню. На глибині води 5 метрів використання кисню може досягати 30%-35%, при співвідношенні повітря-до води лише 4:1, заощаджуючи понад 35% енергії порівняно з традиційною аерацією повітродувкою. Його коефіцієнт (співвідношення використання кисню у стічній воді до чистої води) становить 0,95, що означає, що у фактичних стічних водах (що містять мінералізацію, ГПК і SS) використання кисню близьке до чистої води, значно перевершує мікропористу аерацію (≈ 0,4).

Потужні можливості змішування та руху потоку:Струминний аератор забезпечує не тільки оксигенацію, але й високоефективне змішування. Сильна турбулентність і сила зсуву, створювана високо-швидкісним струменем, утримують активний мул у зваженому стані, забезпечуючи рівномірне змішування, покращуючи використання об’єму аеротенка та ефективно запобігаючи осіданню мулу.

Стабільна робота та низькі витрати на обслуговування:Обладнання має просту конструкцію, без частин, які легко забиваються, таких як ущільнення або мікропористі аераційні головки, що робить його менш схильним до засмічення, має тривалий термін служби та майже не вимагає щоденного обслуговування. Занурювана конструкція усуває потребу в надувній кімнаті та складних системах трубопроводів, що забезпечує гнучке встановлення та адаптацію до різних типів басейнів.

Він підходить для очищення різноманітних промислових стічних вод, у тому числі міських стічних вод, стічних вод друку та фарбування, хімічних, фармацевтичних та паперових стічних вод. Він також широко використовується в 17 типах очисних установок, таких як процеси обробки активного мулу (включаючи SBR і CASS), резервуари для вирівнювання, резервуари для гомогенізації, резервуари для денітрифікації та камери з аерованим піском, щоб відповідати подвійним вимогам оксигенації та змішування.

Основа і корпус насоса виготовлені з чавуну HT250, що забезпечує хорошу корозійну стійкість і здатність витримувати певні ударні навантаження.

Вал двигуна аераційного насоса виготовлено зі стійкого до корозії-матеріалу 2Cr13 із заходами щодо зменшення концентрації напруги, включеними в його конструкцію.

Його механічне ущільнення може бути виготовлено з карбіду кремнію/карбіду кремнію, карбіду вольфраму/карбіду вольфраму або карбіду кремнію/карбіду вольфраму, залежно від середовища, що перекачується. Розрахунковий термін служби механічного ущільнення становить понад 12 000 годин.

Підшипники є імпортними підшипниками NSK із сукупним проектним терміном служби понад 40 000 годин.

Для статичного ущільнення використовуються ущільнювальні кільця з нітрилу-70.

Всі кріплення виготовлені з нержавіючої сталі.

Основа само{0}}з’єднання виготовлена ​​з чавуну HT250, а повітрозабірна труба оцинкована.

Насадка виготовлена ​​з чавуну.

Існує два основні методи встановлення струминних аераторів: само-монтування та мобільне встановлення. Конкретний вибір залежить від сценарію застосування та вимог до обслуговування. Нижче наведено детальний опис двох методів встановлення:

Встановлення-самопідключення

Установка з- самоз’єднанням підходить для застосувань, які потребують частого технічного обслуговування чи ремонту. Його переваги включають зручне та безпечне встановлення та обслуговування, що позбавляє персоналу необхідності заходити в резервуар для води.

Закріпіть пристрій аерації та спеціальну основу до дна резервуара для води.

Встановіть відповідний опорний блок у верхній частині бака та встановіть систему напрямних рейок для з’єднання основи та опорного блоку.

Підключіть занурювальний насос до спеціального кронштейна та посуньте його вниз по напрямній рейці до вихідного патрубка.

Автоматичне з’єднання та ущільнення досягаються за рахунок власної ваги насоса, завершуючи установку.

Мобільна установка

Мобільна інсталяція має просту структуру та нижчу вартість, що робить її придатною для сценаріїв, що вимагають гнучких місць інсталяції або тимчасового використання.

Встановіть струменевий аератор безпосередньо на дно резервуара, покладаючись на його власну вагу для позиціонування.

Закріпіть кабель живлення, щоб на нього не впливала вода або зовнішні сили.

Цей метод не потребує фіксованої основи або напрямної, що робить монтаж і демонтаж зручними.

Загальна підготовка перед встановленням

Незалежно від способу монтажу, перед монтажем необхідно виконати такі підготовчі роботи:

Перевірка обладнання:Переконайтеся, що вибрана модель відповідає вимогам використання, перевірте опір ізоляції двигуна (не менше 5 МОм) і переконайтеся, що напруга живлення знаходиться в межах ±5% від номінального значення.

Очищення середовища:Видаліть сміття з резервуара для води або труб, щоб запобігти засміченню аераційних отворів.

Індивідуальні послуги:

Налаштування моделі та специфікації:Ми можемо надати струминні аератори QSB різної потужності (наприклад, 0,75 кВт, 1,5 кВт, 2,2 кВт, 5,5 кВт тощо) і розмірів на основі глибини, об’єму, характеристик стічних вод (наприклад, концентрації БПК, концентрації осаду) і необхідної передачі кисню в аеротенку.

Налаштування матеріалу та структури:Обладнання може бути виготовлено повністю з нержавіючої сталі (наприклад, 304 або 316L) для підвищення стійкості до корозії, що робить його придатним для очищення промислових стічних вод із високою мінералізацією, високою кислотністю/лужністю або корозійними середовищами.

Регулювання забору повітря та глибини аерації:Регулюючи повітрозбірний клапан або змінюючи сопло, забір повітря можна контролювати відповідно до різних вимог щодо розчиненого кисню (DO). Потужність валу обладнання залишається незмінною при глибині занурення, забезпечуючи стабільну роботу в резервуарах з великими коливаннями рівня води.

Налаштування системи управління:Додатковий базовий електричний блок керування (включаючи автоматичні вимикачі та реле) або інтегрований інтерфейс ПЛК може бути забезпечений для забезпечення зв’язку з центральною системою керування станцією очищення стічних вод, підтримуючи такі функції, як автоматичний запуск/зупинка та сигналізація про несправності.

Послуги інженерної підтримки:

Підтримка вибору та дизайну:Ми надаємо таблиці технічних параметрів, щоб допомогти клієнтам вибрати відповідну модель на основі обсягу стічних вод і цілей очищення (наприклад, канава для окислення, камера з аерованим піском).

Інструкції з встановлення та введення в експлуатацію:Обладнання зазвичай постачається з монтажними компонентами, такими як напрямні рейки, муфти та підйомні ланцюги, які підтримують установку під воду чи само{0}}з’єднання. Ми можемо надати монтажні креслення та технічне керівництво.

Після-продажне обслуговування та технічне обслуговування:Загалом на всю систему надається гарантія протягом одного року, а також надаються послуги із заміни вразливих частин, щоб забезпечити -тривалу стабільну роботу.

Ми суворо дотримуємося наступних стандартів:

Основні технічні стандарти

Технічні вимоги до продукту захисту навколишнього середовища - Струменеві аератори(HJ/T 263-2006)

Визначення ефективності оксигенації аераторів у чистій воді(CJ/T 3015.2-1993)

Процедури польових випробувань систем аерації стічних вод(ASCE 18-96)

Основні показники ефективності

Співвідношення-повітря-вода:Має бути більше 1.

Ефективність передачі кисню:Стандартна ефективність передачі кисню повинна бути більше або дорівнювати 25%.

Енергоефективність:Має бути більше або дорівнювати 1,8 kgO₂/кВт-год. Це ключовий показник для вимірювання енергоефективності обладнання.

Шум і вібрація:Рівень шуму під час роботи не повинен перевищувати 85 дБ(А), а інтенсивність вібрації має відповідати обмеженням, зазначеним у GB 10070-1988.

Тестування та перевірка

У нас є професійна платформа тестування.

Симуляція робочих умов:Середовище аеротенка налаштовано на стандартну температуру води (20 градусів) і чисту воду.

Збір даних:Професійні прилади використовуються для одночасного запису таких даних, як споживання електроенергії, швидкість потоку газу/рідини, тиск, шум і вібрація.

Аналіз та оцінка:Після корекції виміряних даних до стандартних умов вони порівнюються з обмеженнями, зазначеними в таких стандартах, як HJ/T 263-2006. Це забезпечує якість продукції.
